Schwingt Ihre Maschine, Decke oder Brücke stärker als erwartet?
Eine Maschine läuft unruhiger als geplant, eine Bürodecke fühlt sich beim Gehen weich an, oder ein einzelner Jogger versetzt eine Brücke spürbar in Bewegung.
Bevor ich eine Lösung empfehle, kläre ich, was wirklich schwingt und vor allem warum. Meine Analysen sind unabhängig von Bauverfahren und Herstellerinteressen. Dabei stütze ich mich auf über 25 Jahre Erfahrung in der Baudynamik.
„Ein Schwingungsproblem lässt sich nicht seriös lösen, solange der Mechanismus unklar ist.“
Axel Heinrichs
Inhaber STADYN
Schwingungen durch Personen lassen sich vorhersagen
Menschen gehen, laufen, springen, tanzen oder treiben Sport, und das oft überraschend „taktvoll“.
Trifft dieser Takt eine Strukturfrequenz, empfinden Menschen die Schwingung je nach Situation als gerade spürbar, unangenehm, störend oder sogar beängstigend.
Ob das in Ihrem Projekt zum Problem wird, prüfe ich schon in der Planungsphase, unter anderem nach VDI 2038 und nach dem HIVOSS-Verfahren für Decken und Fußgängerbrücken.
Diagnose vor Lösung
Ein aufgetretenes Schwingungsproblem lässt sich kaum gezielt lösen, solange die Ursache unklar ist.
Deshalb messe ich zuerst am Bauwerk oder an der Maschine. Dann bilde ich den gemessenen Zustand in einem Berechnungsmodell nach. Erst danach vergleiche und bewerte ich verschiedene Lösungsansätze.
Schritt 1
Ist-Messung
Messung direkt am Bauwerk oder an der Maschine, unter realen Bedingungen.
Schritt 2
Berechnungsmodell
Ein Modell, das den gemessenen Zustand zutreffend nachbildet.
Schritt 3
Ergebnis
Am abgeglichenen Modell vergleiche ich die Wirksamkeit verschiedener Lösungsansätze.
— Berechnungsmodell
┄ Ist-Messung
Was ich für Sie übernehme
Ich weise die dynamische Gebrauchstauglichkeit von Bauwerken und Bauteilen nach, entweder schon in der Planungsphase oder nachträglich, wenn Schwingungen bereits aufgetreten sind.
Typische Fälle aus meiner Praxis:
Deckenschwingungen

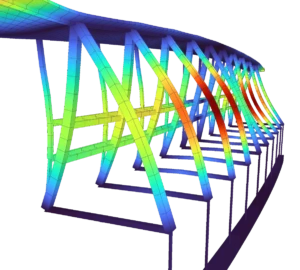

Deckenschwingungen in Bürogebäuden und Industriebauten.
Fußgängeranregung

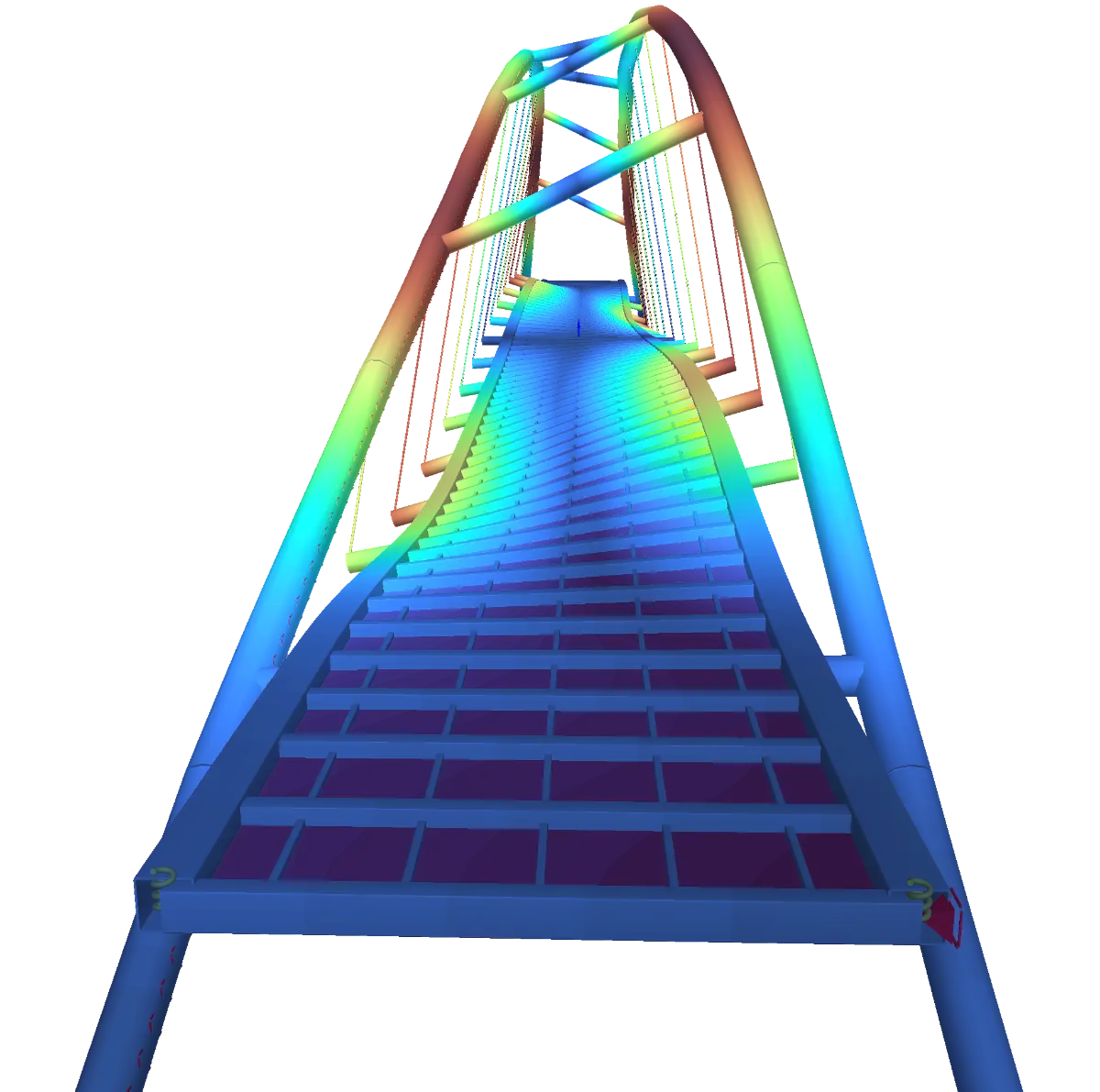

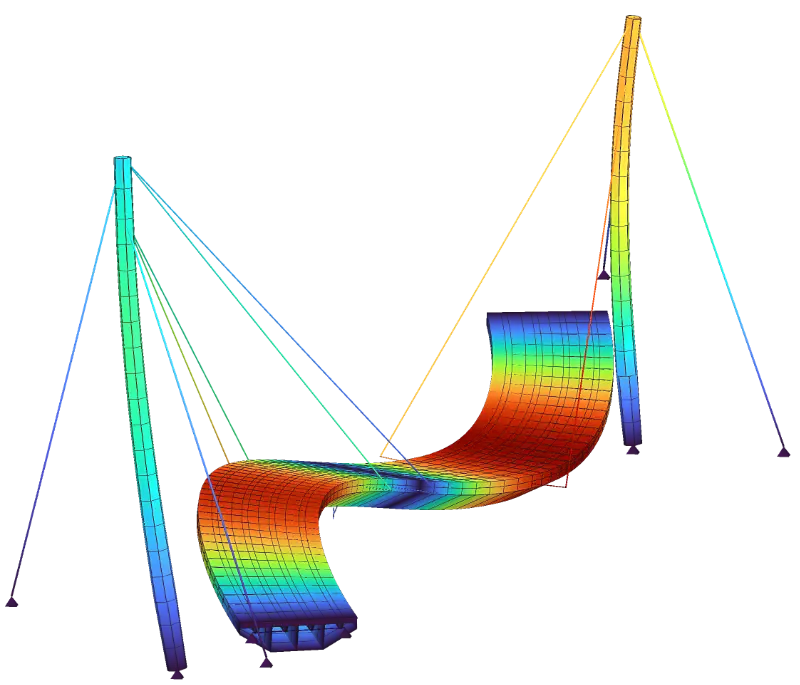

Fußgängeranregung bei leichten Brücken und weit gespannten Treppen.
Maschinenprobleme

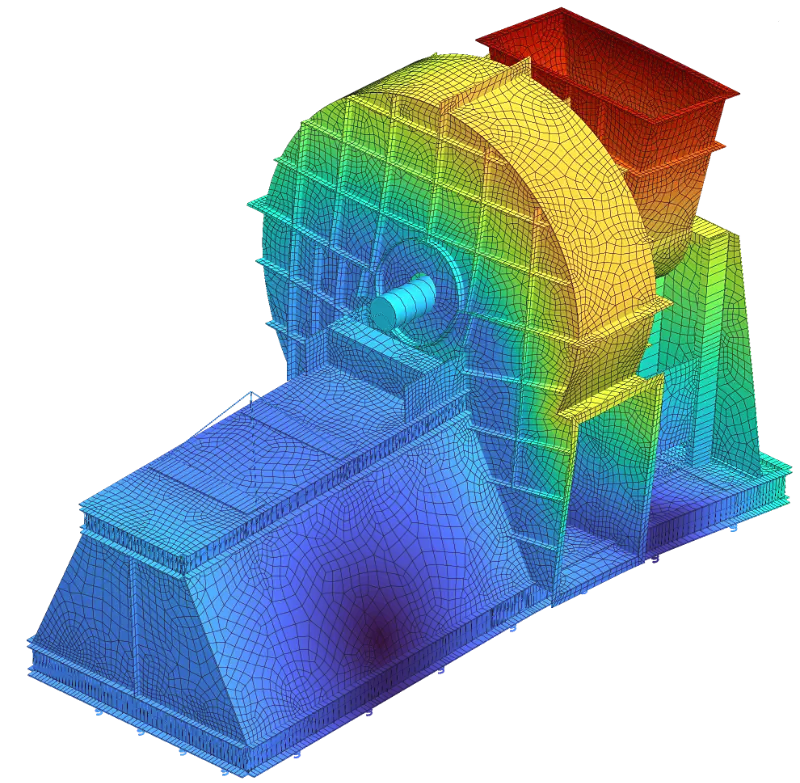

Schwingungsprobleme an Maschinen im laufenden Betrieb.
Praxisbeispiel
Blech statt Tilger

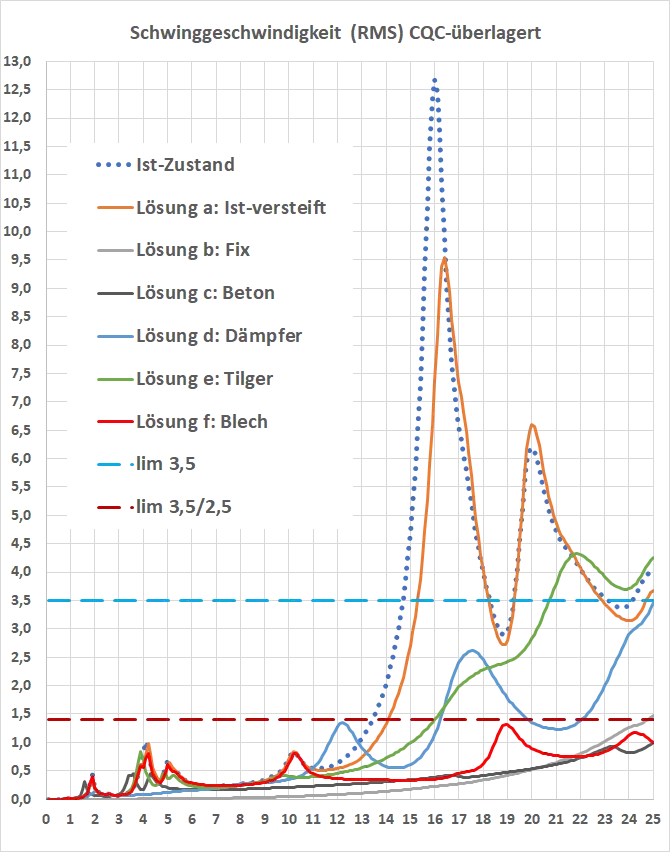

Auf einer Baustelle zeigte eine Maschine ein deutliches Schwingungsproblem. Ich habe den gemessenen Ist-Zustand in einem detaillierten Berechnungsmodell nachgebildet und danach verschiedene Lösungsansätze rechnerisch auf ihre Wirksamkeit geprüft.
Am Ende war ein einfaches Blech an der richtigen Stelle die Lösung. Es verstimmte die Struktur und war zugleich die wirksamste, günstigste und am schnellsten umsetzbare Variante.
Steht schon fest, dass ein Tilger oder Dämpfer die Lösung ist?
Die technische Auslegung dazu finden Sie unter Schwingungsminderung.
Sie beobachten eine auffällige Schwingung an einem Bauteil oder einer Maschine, haben aber noch keine Erklärung dafür?
Schildern Sie mir, was Sie beobachten. Ich sage Ihnen, wie sich die Ursache eingrenzen lässt.
