Maschinenfundamente · FÜR HERSTELLER UND BETREIBER VON MASCHINEN UND ANLAGEN
Ob das Fundament unter Ihrer Maschine mitschwingt, sollte sich nicht erst im Betrieb zeigen.
Eine dynamische Berechnung zeigt schon vorher, ob die Fundamentgeometrie ein resonanzfreies Zusammenspiel mit der Maschine gewährleistet.
Diese Auslegung erstelle ich für schwingungsisoliert auf Federn gelagerte Systeme ebenso wie für Fundamente, die direkt auf Rahmen, Gestellen oder dem Baugrund gelagert sind. Dabei stütze ich mich auf über 25 Jahre Erfahrung in Statik und Baudynamik.
„Ich helfe Maschinenbauern, Maschinenfundamente ingenieurgerecht auszulegen — durch unabhängige Expertise an der Schnittstelle Maschinenbau/ Bauwesen.“
Axel Heinrichs
Inhaber STADYN
Neue Maschine, bestehendes Fundament?
Eine neue Maschine soll auf ein bestehendes Fundament?
Das kann ich trotzdem möglich machen. Ich rechne das Fundament unter der neuen Belastung dynamisch nach und verfolge die Lasten bis in den Baugrund.
Passt etwas nicht, aktiviere ich zuerst alle rechnerischen Reserven. Erst als letzte Lösung schlage ich eine Ertüchtigung vor und lege sie aus.
Was ich für Sie übernehme
Ich lege Ihr Fundament dynamisch aus und plane es vollständig durch: von den Bauteilabmessungen über die Berechnung und Spezifikation von Federn und Dämpfern bis zu den prüffähigen Ausführungsunterlagen.
Sie erhalten ein Fundament, das von A bis Z auf Ihre Maschine abgestimmt ist.
Berechnung
Dynamische Auslegung der Gebrauchstauglichkeit nach Ihrer Spezifikation sowie gemäß oder in Anlehnung an ISO 20816, DIN 4024 und ACI 351.3. Ermittlung der erforderlichen Bauteilabmessungen. Prüffähige statische und dynamische Berechnung mit Standsicherheitsnachweisen.
Ausführungspläne
Schalung und Bewehrung für das Maschinenfundament, bei Bedarf auch für weitere Unterkonstruktionen bis hinunter zum Baugrund.
Schwingungsisolierung
Auslegung von Federn und Dämpfern, so aufbereitet, dass Sie die Spezifikation unabhängig bei verschiedenen Anbietern anfragen können.
Praxisbeispiel

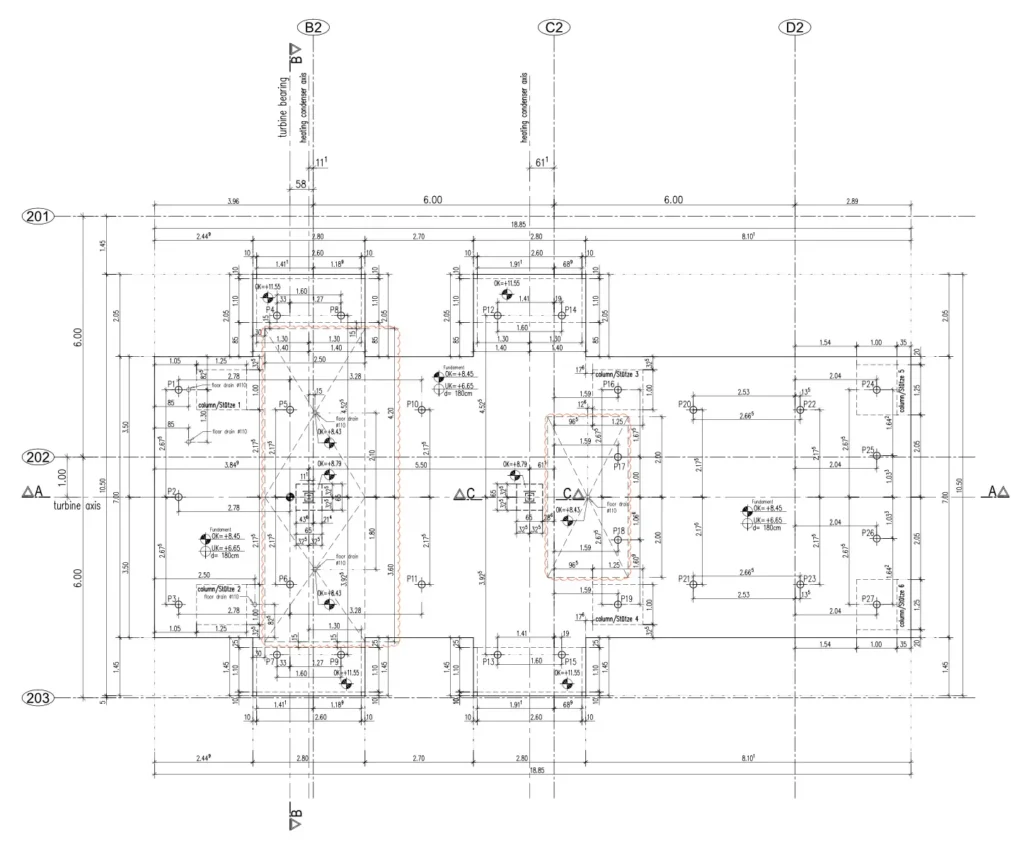

Turbinenfundament MAN, Mainz-Mombach

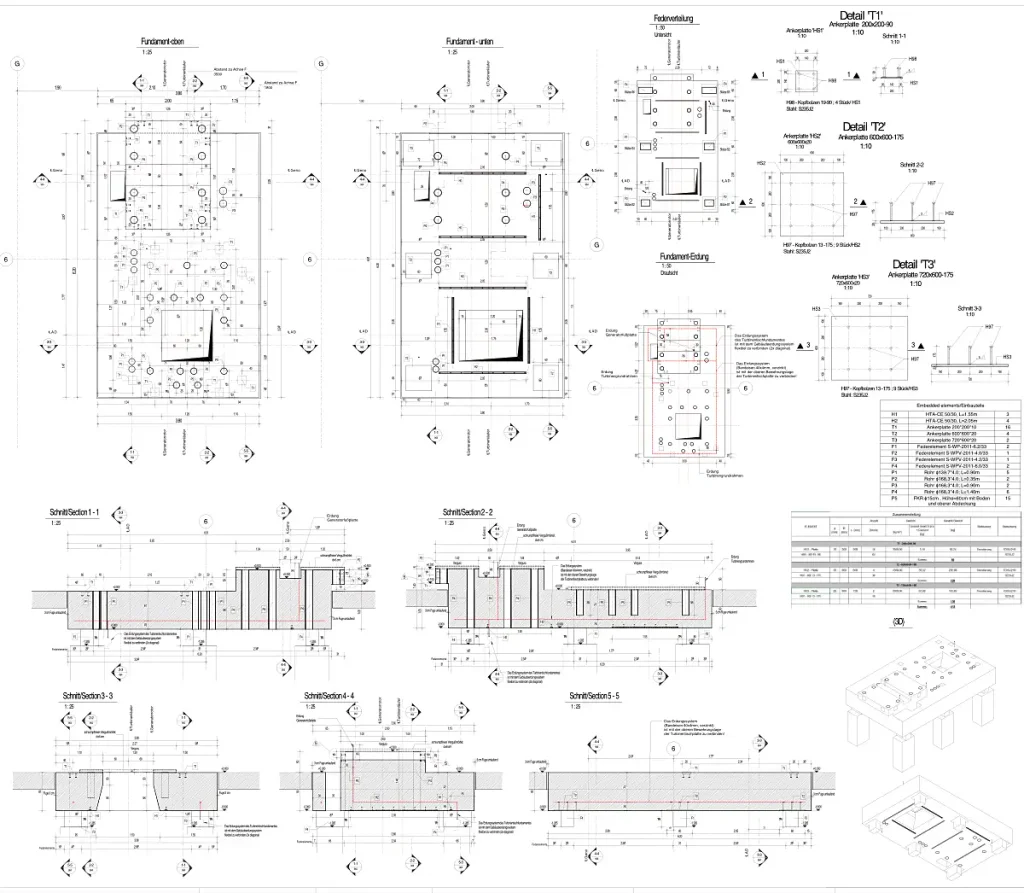

Für ein Turbinenfundament von MAN in Mainz-Mombach, beauftragt über Lisega, habe ich die statische und dynamische Auslegung, die Auslegung der Schwingungsentkopplung und die komplette Ausführungsplanung übernommen.
14 Tage nach der Bestellung lag die Ausführungsplanung vor.
Über das Fundament hinaus
Ihre Maschine steht in einem Gebiet mit starken Erdbeben und muss zugleich schwingungsisoliert gelagert werden?
Dann kommt es besonders auf die richtige Dämpfung im System an. Sie begrenzt die Bewegungen bei einem Erdbeben. Werden diese zu groß, wird das schnell zum Problem für angeschlossene Kabel, Rohre und andere Leitungen.
Ihre Maschine schwingt im normalen Betrieb zu stark, obwohl Sie an der Maschine selbst schon alles geprüft haben?
Dann kann eine Modalanalyse der gesamten Struktur Antworten liefern.
Liegt Ihnen bereits ein Maschinendatenblatt oder eine Anfrage des Anlagenherstellers vor?
Schreiben Sie mir. Ich sage Ihnen, worauf es bei der Auslegung Ihres Fundaments ankommt.
