Westfalenhalle 4 · Dynamische Untersuchung der Erdanker
Stadt/Kommune
Dortmund
Auftraggeber
Messe Dortmund
über Ingenieurbüro Pelle-IDN
Zeitraum
2017
Was ich gemacht habe
Den Zustand von 20 Erdankern messtechnisch und rechnerisch beurteilt, ohne einen einzigen davon freizulegen.
Die Ausgangslage

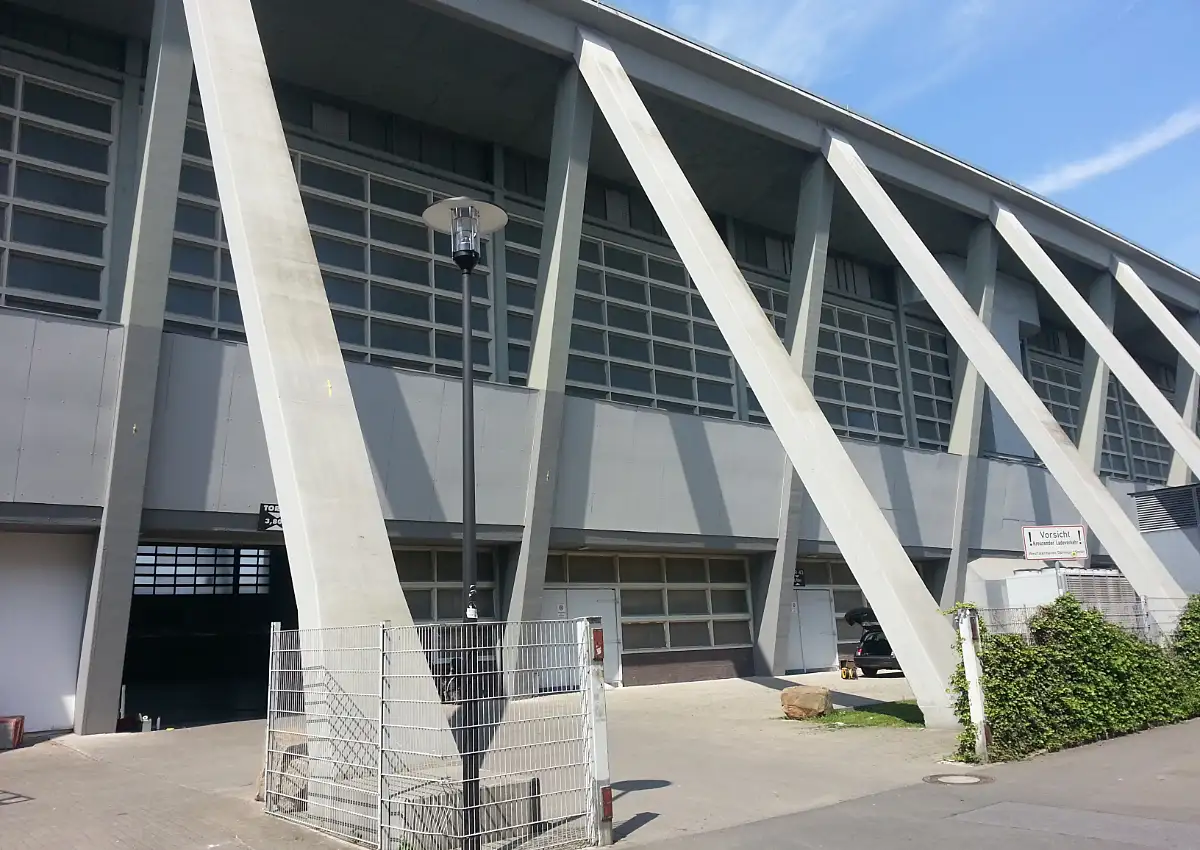

Die Halle näherte sich dem Ende ihrer geplanten Nutzungszeit, eine Verlängerung war gewünscht. Der Zustand der Erdanker war unklar, eine handnahe Untersuchung hätte teure Erdarbeiten bedeutet, für jeden einzelnen Anker.
Mein Lösungsansatz

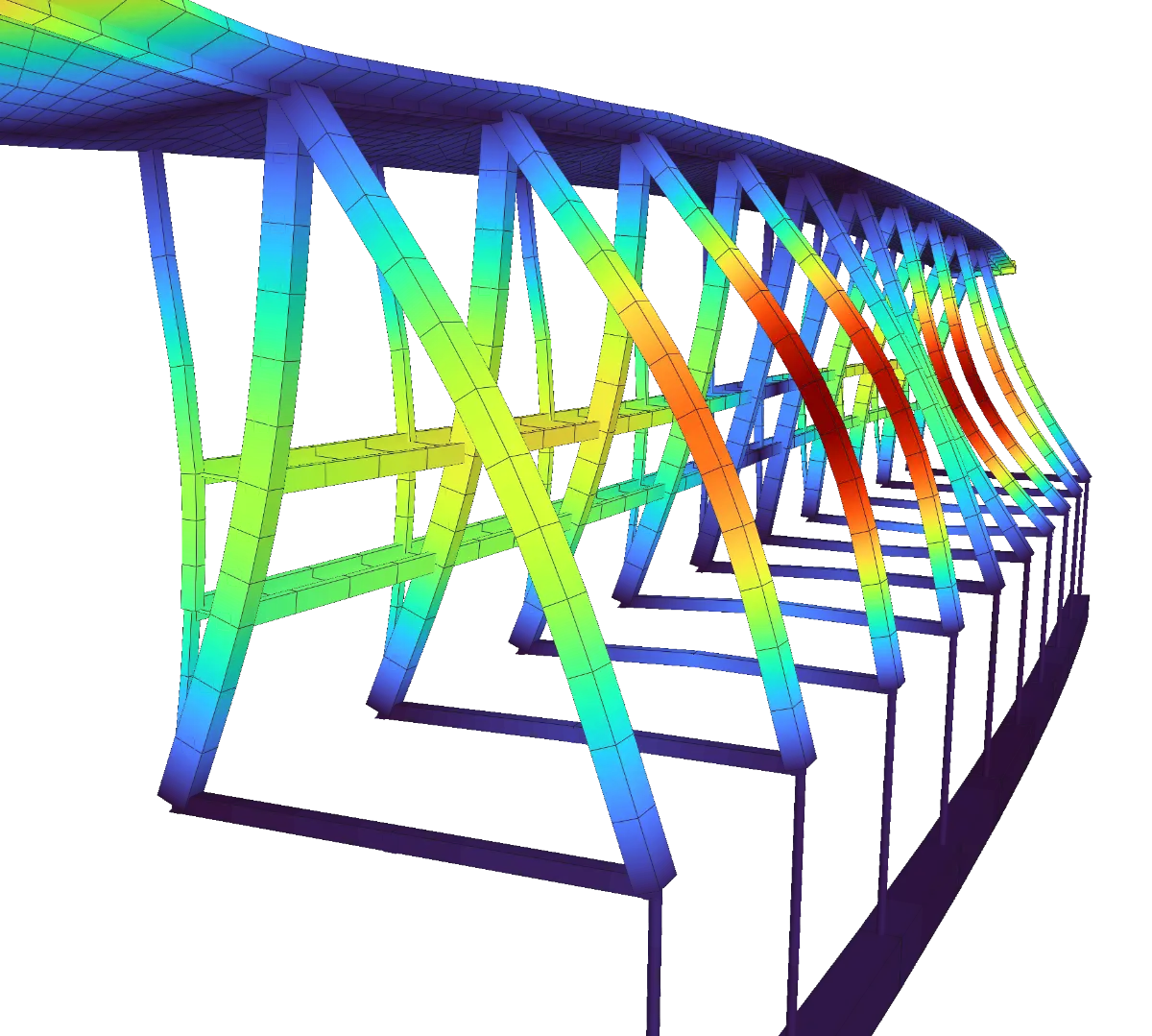

Modale Untersuchung der Gesamtstruktur

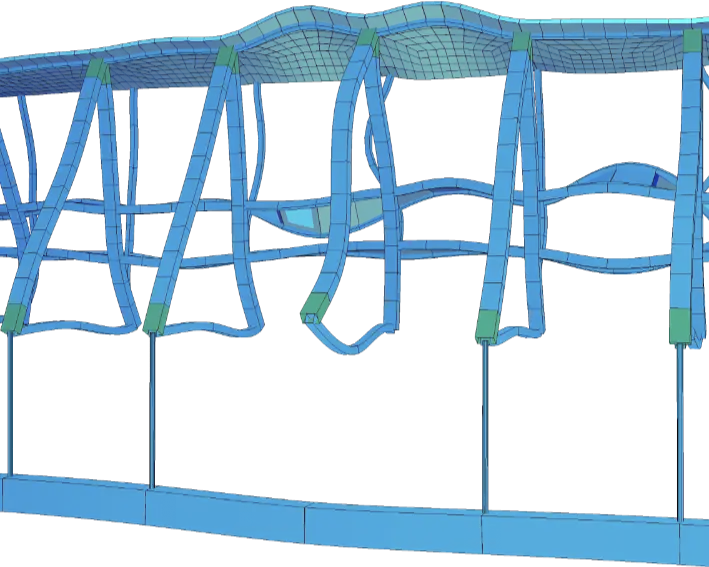

Rechnerische Simulation des dynamischen Verhaltens bei angenommenem Ausfall einzelner Erdanker

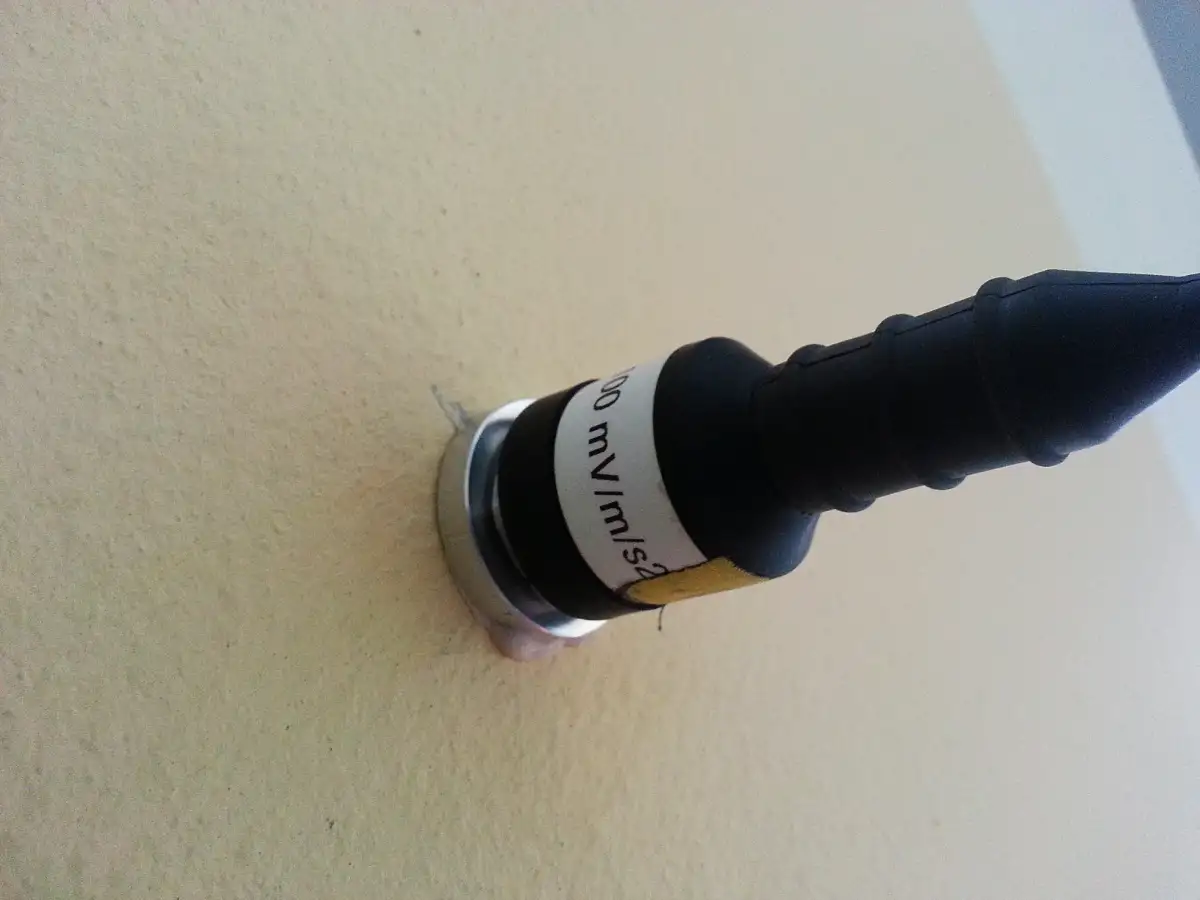

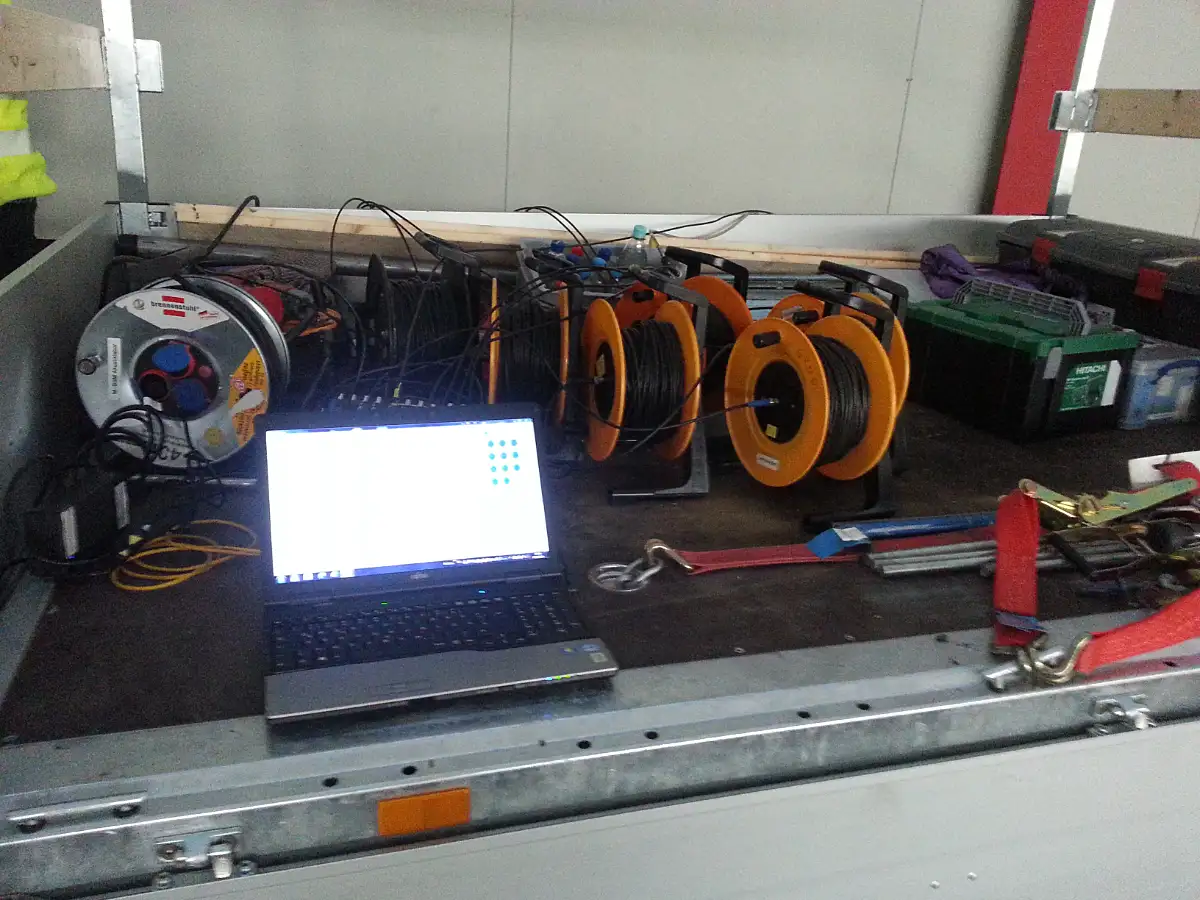

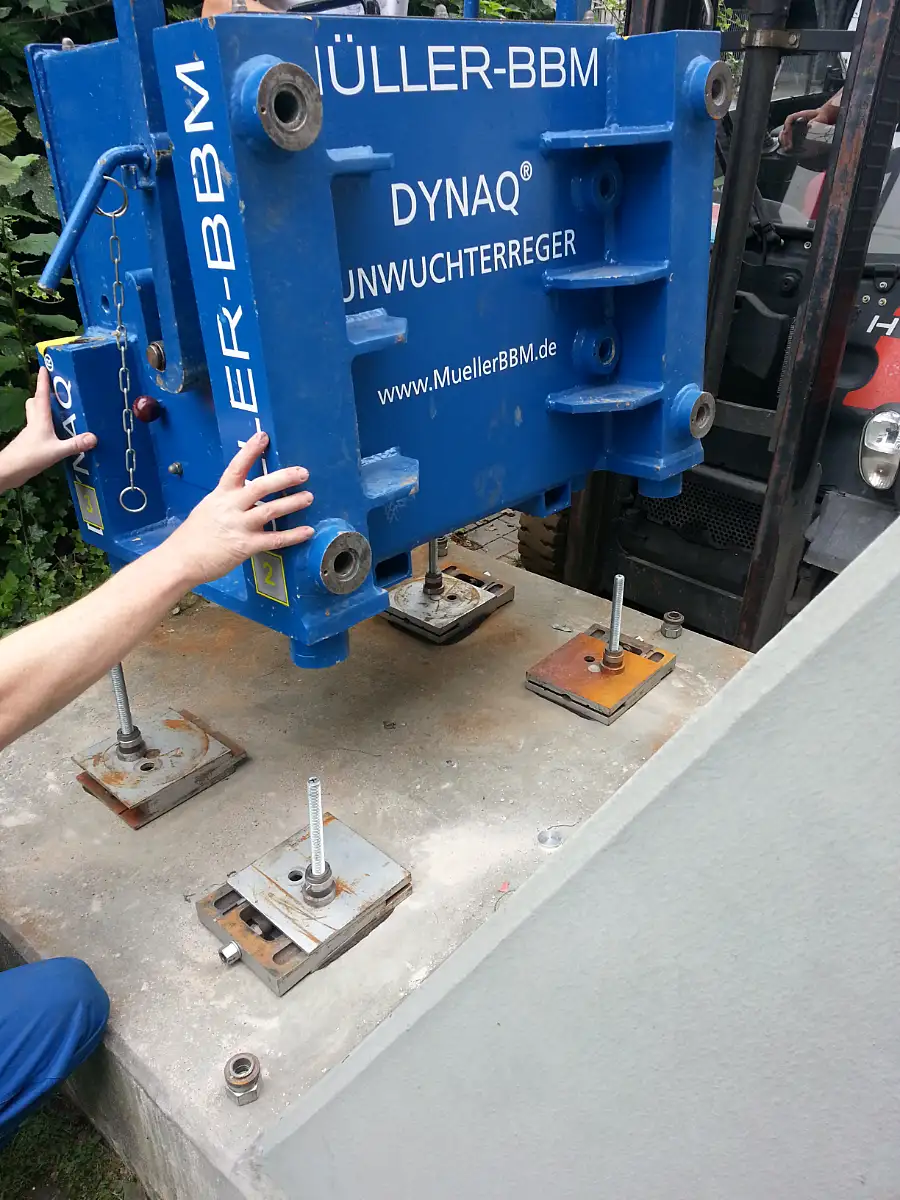

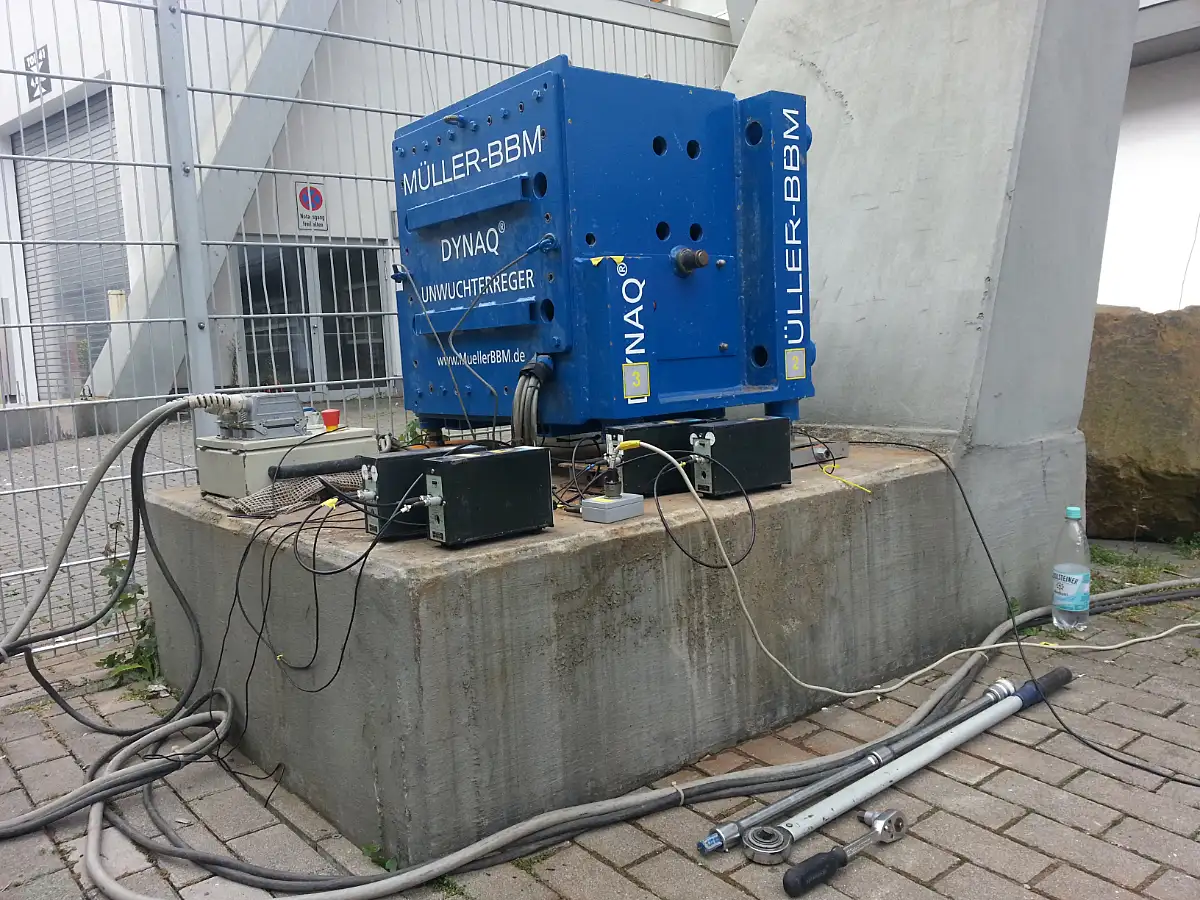

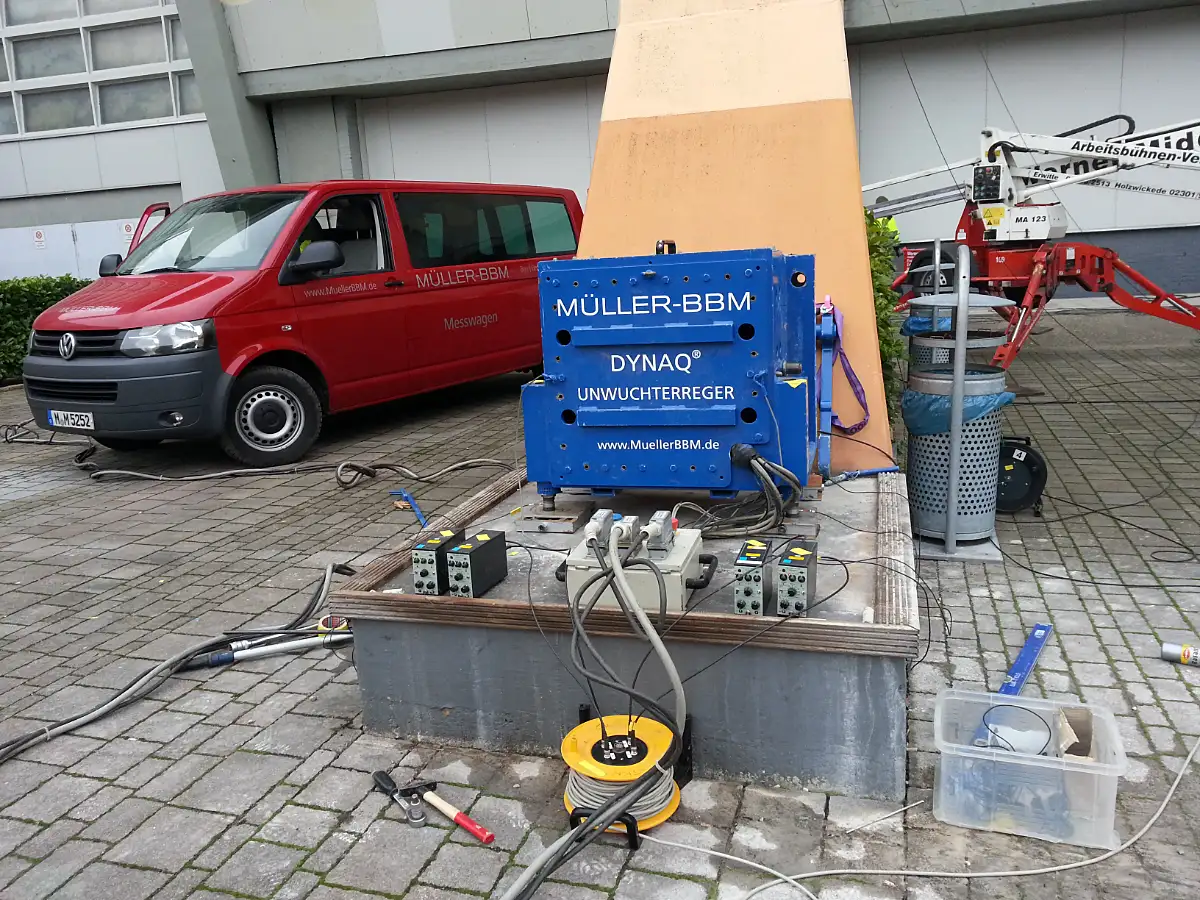

Messtechnische Ermittlung des tatsächlichen dynamischen Verhaltens
Rückschluss auf den Zustand der Erdanker über den Abgleich von Messung und Berechnung
Das Ergebnis in Zahlen
Ein zerstörungsfreies Verfahren ersetzte die Öffnung jedes einzelnen Erdankers.
So ließ sich für alle 20 Erdanker nachweisen, dass keine erkennbaren Schäden vorliegen, und zwar für einen Bruchteil dessen, was die handnahe Untersuchung eines einzigen Ankers gekostet hätte. Die Halle bleibt damit weitere Jahrzehnte nutzbar.
