Erdbebenauslegung
Reicht ein vereinfachter Erdbebennachweis, oder muss es genauer sein?
In vielen Fällen genügen vereinfachte Erdbebennachweise. In Deutschland sind nur in wenigen Gebieten überhaupt stärkere Erdbeben zu erwarten.
Anders ist es bei Projekten im Ausland oder bei Nachweisen im atomrechtlichen Kontext. Dort können die anzusetzenden Erdbebeneinwirkungen um ein Vielfaches höher sein.
„Ich ergänze Ingenieurbüros im Bauwesen dort, wo die alltägliche Statik im Normalfall endet — bei Schwingungen, Nachweisen zu dynamischer Gebrauchstauglichkeit und besonderen Fragestellungen bei Erdbeben.“
Axel Heinrichs
Inhaber STADYN
Was ich für Sie übernehme
Ich erstelle Erdbebenauslegungen vor allem für Maschinenfundamente und Anlagenteile. Außerdem ermittle ich Etagenantwortspektren für Anlagenkomponenten.
Welche Norm gilt, hängt vom Standort und von der Anlage ab. Einen Überblick finden Sie unten.
Nach welcher Norm rechne ich für Sie?
EU-Norm
Eurocode 8 /
DIN EN 1998
Für Maschinenfundamente und Anlagenteile in Deutschland und der EU rechne ich nach Eurocode 8, bei Neubau wie bei Bestand.
International
ASCE 7 / IBC
Viele Länder lehnen ihre Erdbebennorm an diesen amerikanischen Code an.
National · Atomrecht
KTA 2201
Bei Fragestellungen im atomrechtlichen Bereich gelten zusätzliche Regeln, die über die Standardnorm hinausgehen.
Praxisbeispiel
Notstromdieselaggregat im atomrechtlichen Umfeld
Für ein schwingungsisoliert gelagertes Notstromdieselaggregat habe ich die erdbebensichere Lagerung überprüft. Die Erdbebeneinwirkungen waren äußerst hoch, die Umgebungstemperaturen ebenfalls, und die zulässigen Bewegungen sehr eng begrenzt.

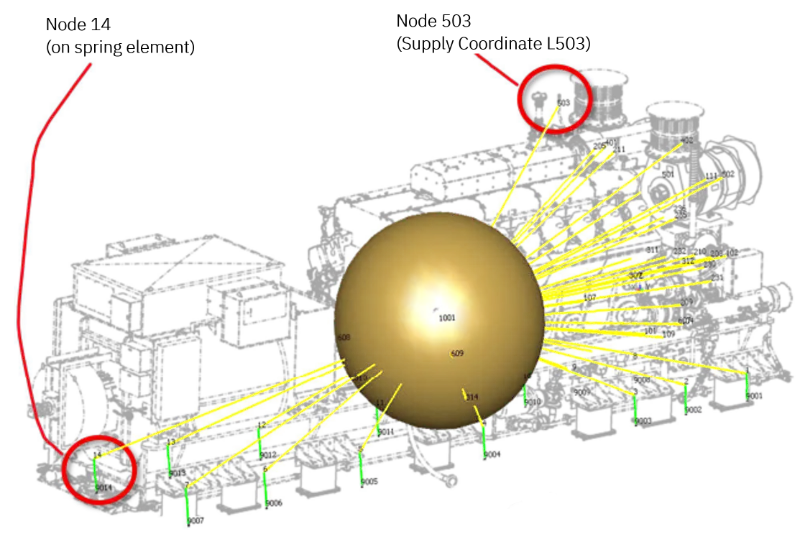

Standardverfahren im Frequenzbereich reichen dafür nicht aus. Deshalb habe ich mindestens zehn statistisch unabhängige Erdbeben-Zeitverläufe je Richtung ausgewertet, aufgebracht auf ein Berechnungsmodell mit mehrparametrigen Feder-Dämpfer-Elementen. Erst so ließen sich die passenden Lager festlegen.
„Der genauere Weg war, in der ursprünglichen Auslegung nach stillen Reserven zu suchen, statt die Auslegung zu verwerfen.“
Praxisbeispiel
Etagenantwortspektren
Eine konstruktive Änderung machte die Erdbeben-Auslegungsdokumente für rund 30 Anlagenkomponenten
auf der Maschinenebene formal ungültig.

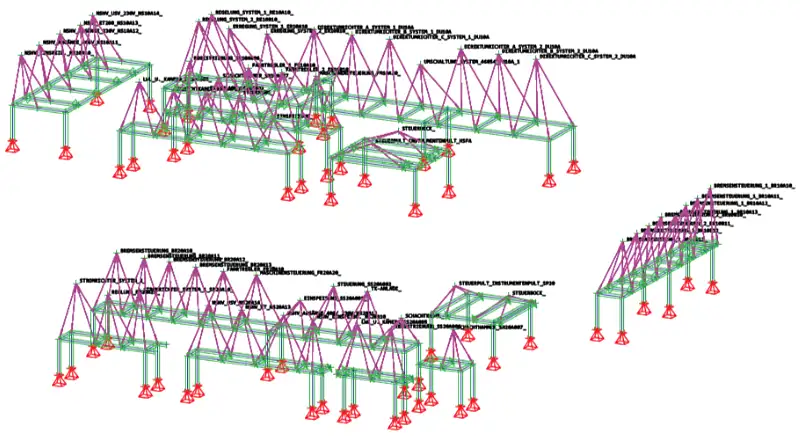

Ich habe für jede Nachweisstelle Etagenantwortspektren berechnet und so die stillen Reserven der ursprünglichen Auslegung aktiviert. Rund 30 Berechnungsdokumente mussten nicht neu erstellt werden, eine Verzögerung von mehreren Monaten wurde vermieden
Sie haben es mit hohen Erdbebeneinwirkungen zu tun, und die Standardmethoden reichen nicht aus?
Schildern Sie mir kurz die Ausgangslage. Ich sage Ihnen, welcher Nachweisweg realistisch ist.
